北京雨润华输送机标准与国内外标准对比



北京雨润华科技公司《高安全可靠性节能带式输送机》(Q/YRHKJ0001-2013)标准

与国家《带式输送机》(GB/T10595-2009)标准性能参数、指标对比表




  性能、指标类别

  雨润华企业标准标准指标

  国家标准指标

   整



   机

  实际运行电流

  同比降低运行电流10%—20%



  实际运行阻力系数

  0.013

  0.018

  高带速

  10米/秒

  7.1米/秒

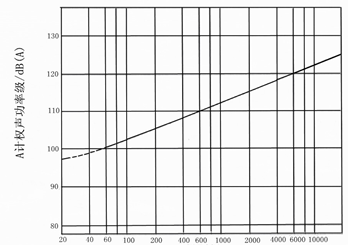

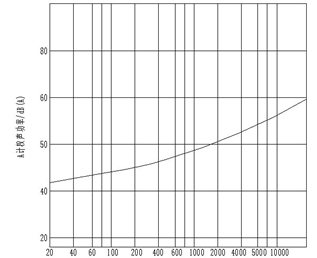

  空载噪音

  安全可靠、经济性
  与功率计算

  增加了安全可靠性、经济性规范;

  增加了功率设计计算规范。

  无

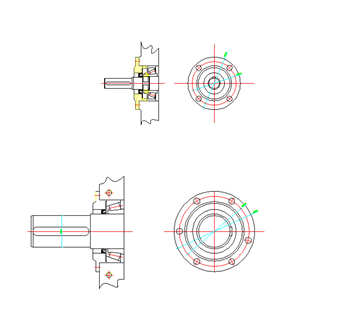

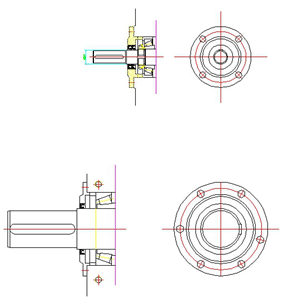

  滚筒

  轴承使用寿命

  100000h(轴承密封更换为腔式非接触密封,
   轴承永不污染)

  50000h(轴承密封为骨架油封,粉尘等杂物将密封唇和轴之间
  磨损出间隙后污染轴承,影响轴承使用寿命)

  动平衡精度

  G16(可达G6.3)

  G40

   减
   速
   机

  质保期

  36个月(轴端密封更换为腔式非接触密封,粉尘不污染骨
  架油封)

  1年(轴端骨架油封密封唇与轴很容易被粉尘磨损后泄露)

  轴端密封结构







   托





   辊

  密封结构

  轴承密封采用腔式非接触密封结构

  轴承密封采用迷宫式密封圈

  润滑脂

  靠腔式非接触密封结构缝隙的内侧充填少许润滑脂

  密封圈之间的空隙应充满(润滑脂)。(润滑脂会增大托辊的
  旋 转阻力,尤其在寒冷地区的带式输送机,
  停机后冷启动比较困难)

  模拟强化淋水试验

  进水量0

  进水量≤150g

  模拟强化防尘试验

  煤尘被阻挡在腔式非接触密封的间隙处
 (外侧密封间隙处);

  煤尘不得进入托辊轴承的润滑脂中;

  稀泥清除器

  端面增加了清除器,有效防止各种稀泥对托辊密封的污染

  端面没有清除器(各种稀泥很容易污染托辊密封)

  轴承座大过盈精准
  装配

  托辊管体两端不加工台阶孔,托辊轴承座采用大过盈冷装
  配精准生产工艺,避免焊接变形、错位,保证托辊两端轴
  承的不同轴度≤0.05mm;

  托辊管体两端加工台阶孔,托辊轴承座采用二氧化碳气体保护
  焊工艺生产,托辊两端轴承的同轴度变化曲线无法控制;

  管体耐磨、耐腐蚀
  技术

  在磨损或腐蚀严重环境中(焦化厂、输送钢渣、湿炉渣等
 ),托辊管体包裹轮胎橡胶耐磨层,耐磨性突出;高分
  子量聚乙烯和增强尼龙托辊管体耐腐蚀性能优异;

  在磨损或腐蚀严重环境中,钢管托辊管体很容易被腐蚀或
  磨穿;

  动平衡

  托辊在2000r/min时运转平稳,可在1500r/min正常运行。
 可减小辊径配置设计带式输送机,降低投资成本。

  600r/min

  旋转阻力

  直径/mm

  ≤108

  ≥133

 旋转阻力/N

 防尘托辊

 1

 1.2

 防水托辊

 3.6

 4.35

 直径/mm

 ≤108

 ≥133

 旋转阻力/N

 防尘托辊

 2.5

 3.0

 防水托辊

 3.6

 4.35

  外圆径向圆跳动

  带速/
(m/s)

 长度/mm

 <550

 ≥550~950

 >950~1600

 >1600

 ≥3.15

 0.3

 0.4

 0.5

 0.6

 <3.15

 0.3

 0.4

 0.5

 0.6

  带速/
(m/s)

 长度/mm

 <550

 ≥550~950

 >950~1600

 >1600

 ≥3.15

 0.5

 0.7

 1.3

 1.7

 <3.15

 0.6

 0.9

 1.5

 1.9

  额定转速

  800r/min;(托辊试验转速1500r/min)

  600r/min

  使用寿命

  100000h

  30000h

  寿命期内损坏率

  2‰

  10%

  缓冲托辊

  缓冲橡胶圈采用汽车轮胎橡胶制作,使用寿命同比提高
 10倍;

  缓冲橡胶圈采用普通橡胶制作,耐磨、耐撕裂、耐冲击、
  弹性差



  托辊生产在线监测

  托辊生产实现在线监测,保证装配合格率100% ,取消了
  出厂检验程序(研制过程中必须进行反复的试验检测)

  靠出厂检验是不能够将不合格的托辊变好的,是没有任何实质
  性意义的过程。


  雨润华托辊结构与国内外托辊结构对比表

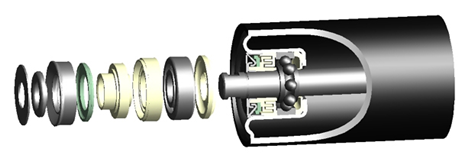

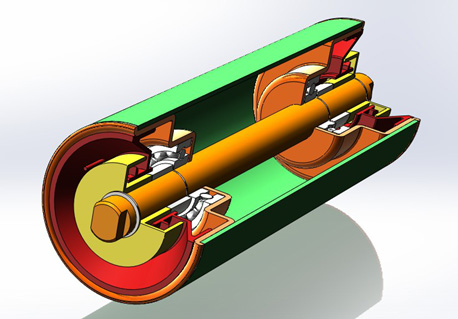

  雨润华托辊结构图

  国内外托辊结构图

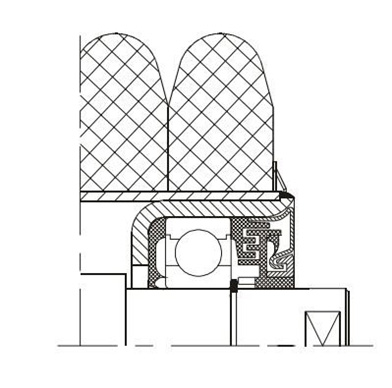

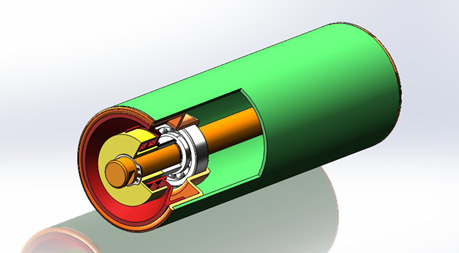

  雨润华托辊结构

雨润华托辊结构

  雨润华托辊结构

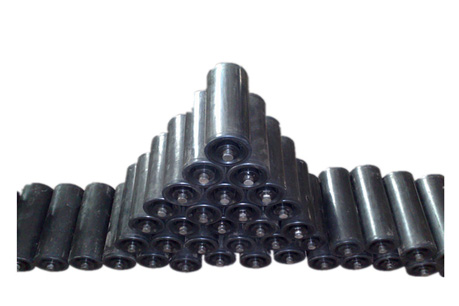

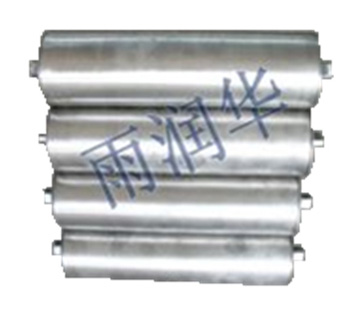

  雨润华钢管托辊

  雨润华不锈钢托辊

  雨润华包裹汽车轮胎橡胶耐磨托辊

  雨润华增强尼龙托辊

  雨润华高分子量聚乙烯托辊

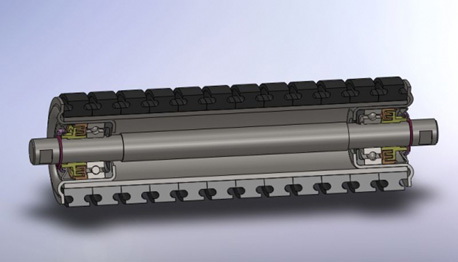

  雨润华弹簧板式缓冲托辊

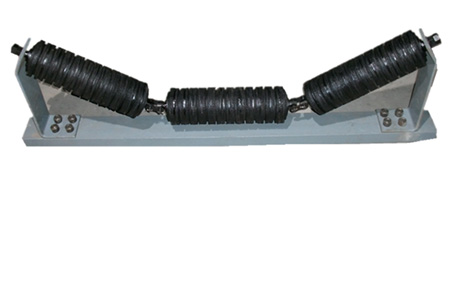

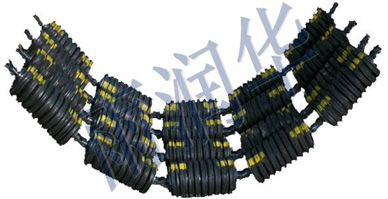

  雨润华汽车轮胎橡胶缓冲托辊

  雨润华托辊结构



  雨润华托辊结构

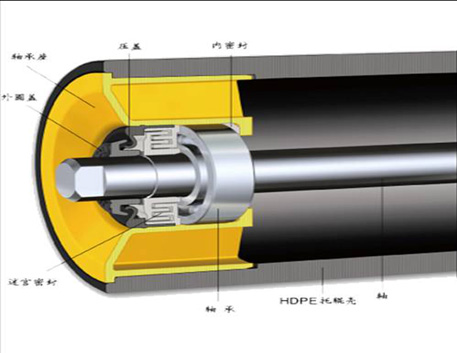

  国家标准DTⅡ型托辊结构

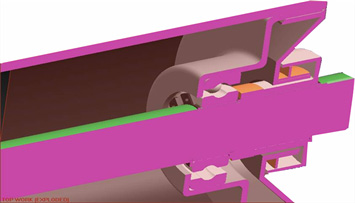

  国外未知托辊结构

   美国缓冲托辊结构

  国外未知托辊结构

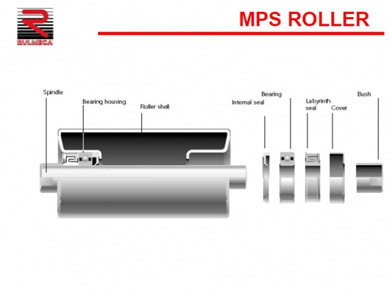

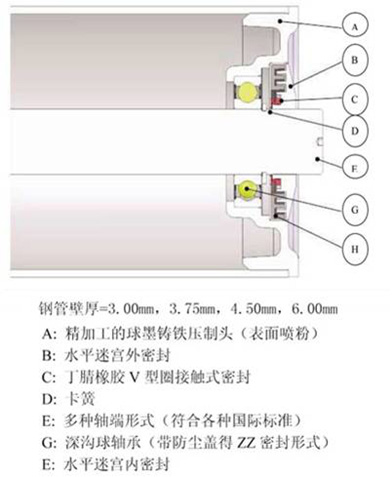

  意大利(陆美嘉)托辊结构

  日本JRC托辊结构

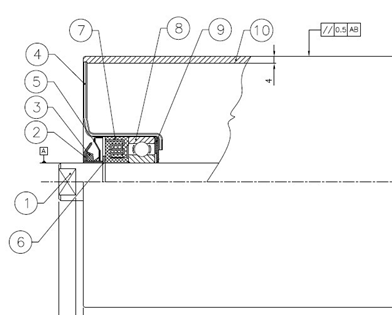

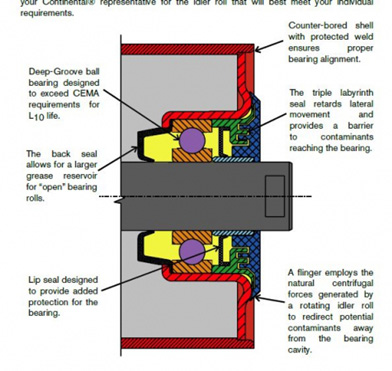

  美国托辊结构

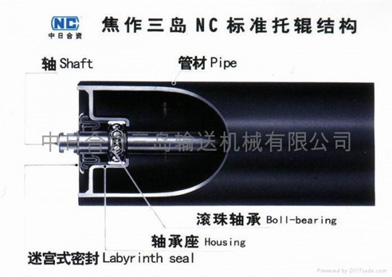

  焦作三岛托辊结构

  焦作三岛托辊结构

  美国缓冲托辊结构



  未知厂家托辊结构





  改革开放以来,各个国家的托辊生产技术和工艺都通过独资或合资方式进入我国市场。法国高罗的三道唇式密封结构、日本一个公司在沈阳的JRC公司(皆爱喜)、日本另一个公司在河南省焦作市的三岛公司、美国在唐山的朗艾道公司(后来转让给德国的德伯特DBT公司)等。

带式输送机是由多个相关部件组合的设备。它好像一根链条,有一节损坏,即会整体瘫痪!因此,必须保证所有配套部件的安全可靠性和节能性,才能够实现整机的高安全可靠性、节能经济性。
